抗震支架设备生产线
产品说明：
该生产线产品主要为抗震支架成型机、综合管廊支架成型机等。是用于生产电气行业相关的支架结构设备、出产的成品为“多功能支架”，抗震支架。多用于搭建大型场馆、购物中心、商场、超市的供暖、消防管道、通风管道等电气工程领域的支架系统。
- 设备配置
-
配置一
8T液压开卷活套成型主机整形伺服跟踪冲孔伺服跟踪切出料配置二
8T液压开卷+上料小车铲头压引5辊矫平板头剪+自动焊卧式螺旋活套冲床冲连接孔伺服送料地坑储料成型主机整形伺服跟踪液压模切出料配置三
3T被动开卷成型主机整形伺服跟踪液压模切出料
- 产品细节
-

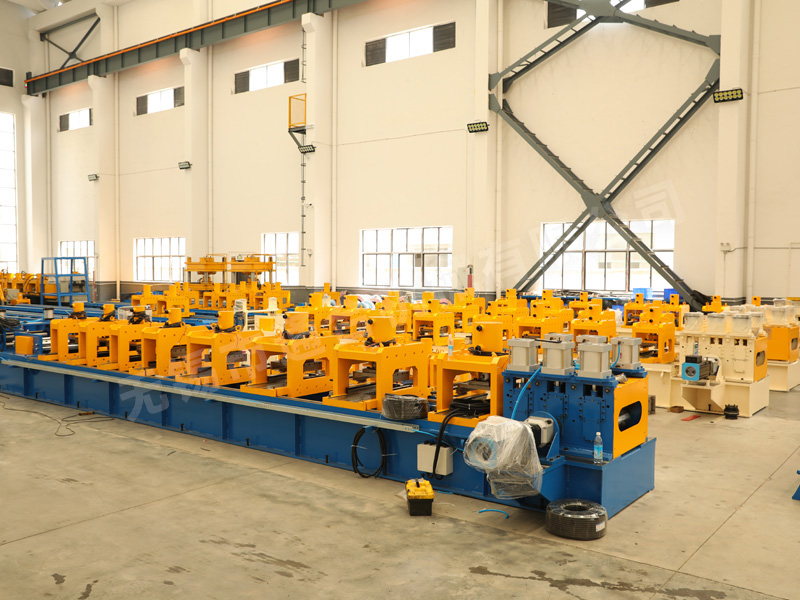

成型主机

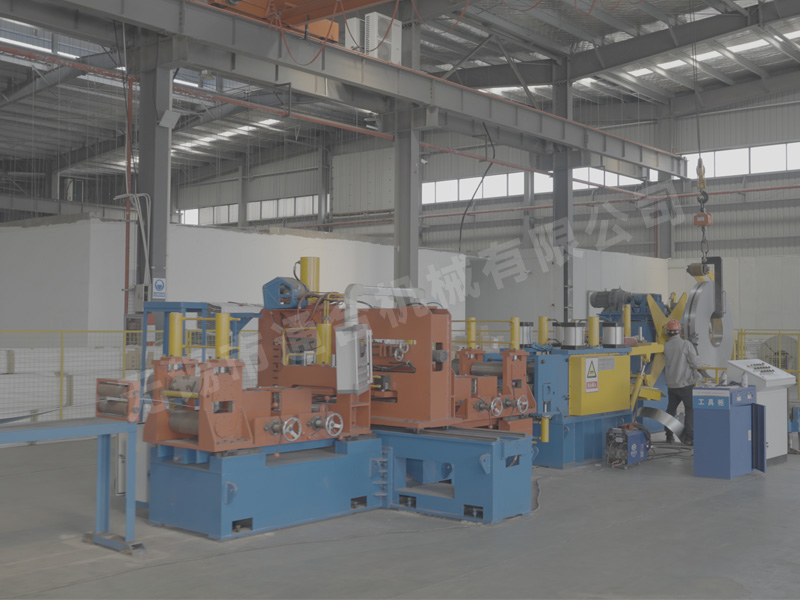

冲孔
伺服跟踪切断

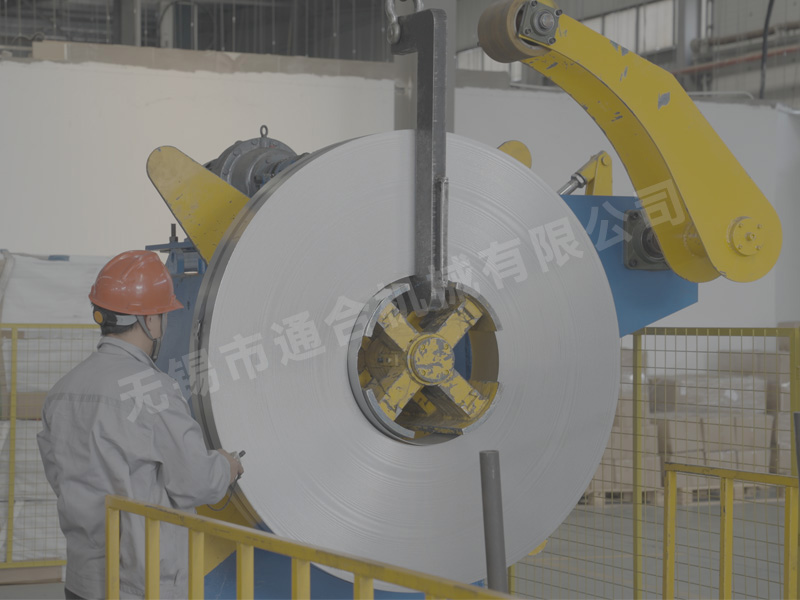

液压自动开卷机
自动剪切对焊机

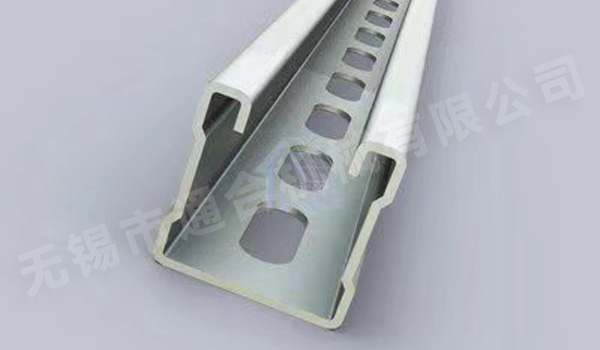

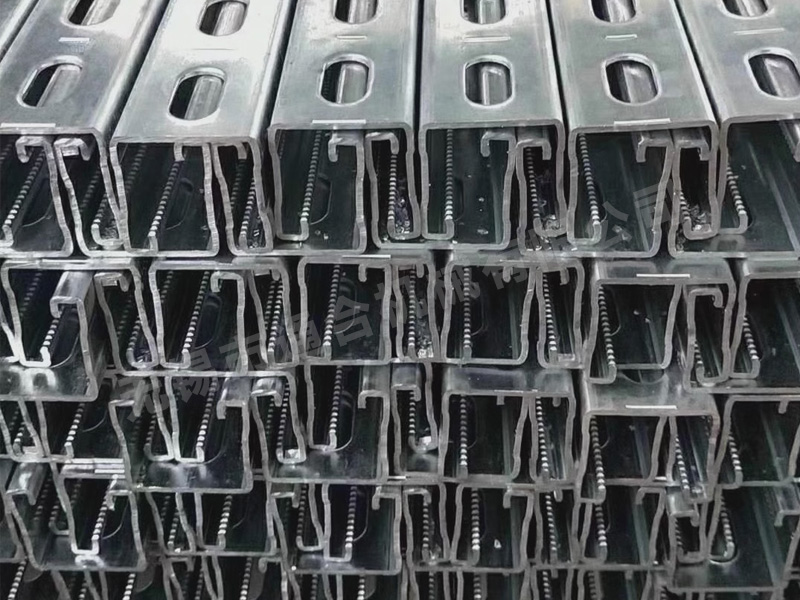

成品
- 技术参数
技术要求
参数
轧制原材料
厚度1.0-3.0mm，成型道数为32道
轧制规格
U41mm-U82mm（根据客户要求来定）
主机结构为：整体机架，冷弯牌坊式结构
传动系统为：齿轮箱传动
主轴直径
80mm，40Cr调质处理
型钢通过换哈夫套换规格，成型速度40M/Min
进料带钢宽度范围
100-400mm
轧钢带钢厚度
1.5-3.0mm
轧制带钢材质
Q235, Q345
冷轧带钢
锌镁铝
生产（冲孔）速度
0-30 m/min
工件直线度误差
＜±1mm/1500mm
工件角度误差
＜±1mm/1000mm
工件定长误差
10m±1mm
- 产品应用

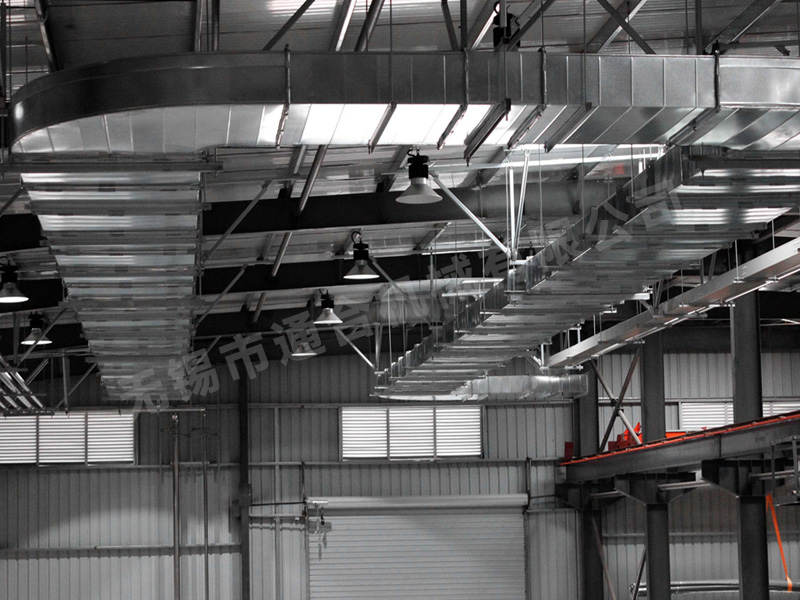

抗震支架系统

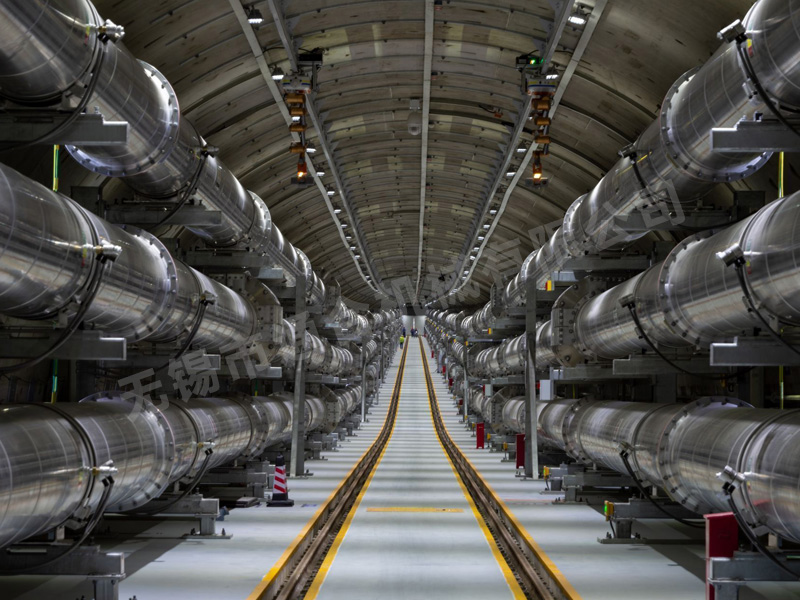

综合管廊

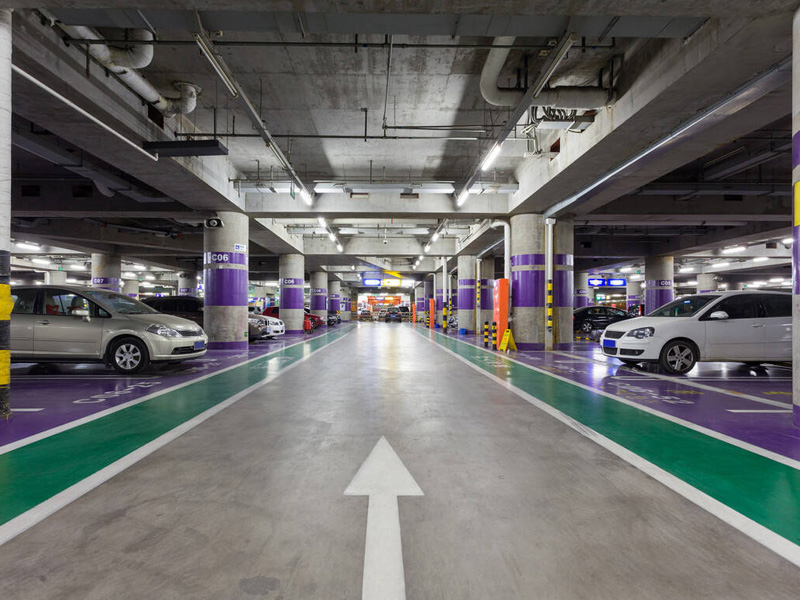

住宅楼宇
